製品詳細
起源の場所: 中国
ブランド名: UME
証明: ISO CE SGS TUV
モデル番号: 銅の覆われた鋼鉄座礁させたワイヤー
支払いと送料の条件
最小注文数量: 1000 m
価格: 0.99-9.9
パッケージの詳細: ドラム
受渡し時間: 7-30勤務日
支払条件: T/T、L/C
導体の形状: |
ラウンド |
コア番号: |
1 |
導体材質: |
銅 |
コア: |
シングル |
配送ポート: |
青島/上海 |
起源: |
中国 |
保証: |
2年 |
印刷: |
OEM |
芯材: |
鋼線 |
導電率: |
21%/30%/40%/70% |
標準: |
ASTM B910/227/228規格 |
導体の形状: |
ラウンド |
コア番号: |
1 |
導体材質: |
銅 |
コア: |
シングル |
配送ポート: |
青島/上海 |
起源: |
中国 |
保証: |
2年 |
印刷: |
OEM |
芯材: |
鋼線 |
導電率: |
21%/30%/40%/70% |
標準: |
ASTM B910/227/228規格 |
ワイヤーとケーブルのワンストップ ソリューション - 河南梅ケーブル株式会社
30 年以上のワイヤーとケーブルの製造経験と 50 か国以上への輸出。
1. アプリケーション
周波数同軸ケーブル、メッセンジャーワイヤー、電話ドロップワイヤー、配電線などに使用されます。電子機器用リード線、鉄道用電線、送電用電線として、バインドワイヤー、ジュエリーチェーン、ピアノ弦カバー、パイプ絶縁線などに。

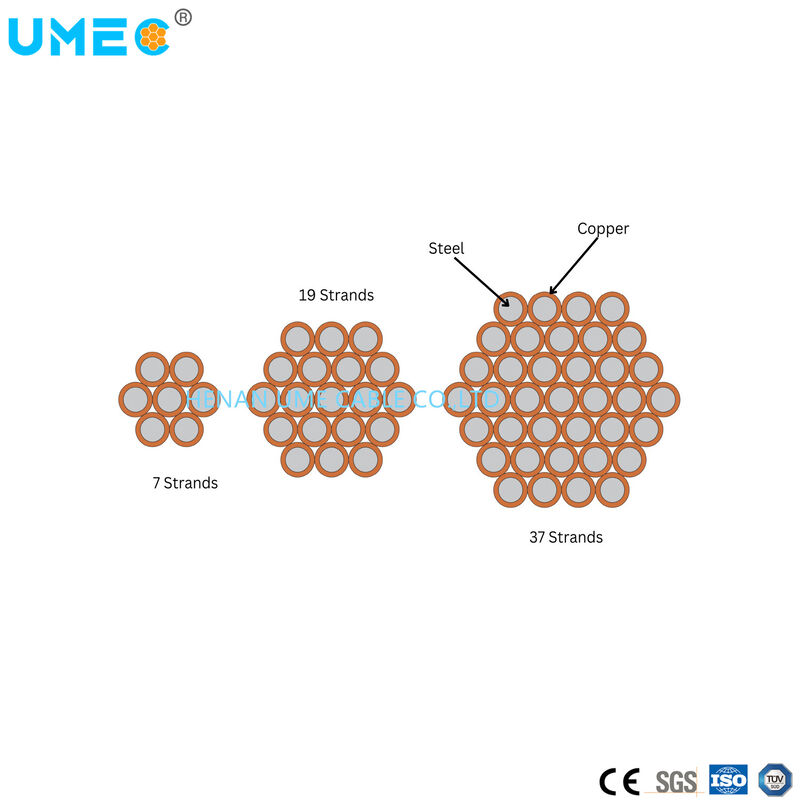

2. 建設
CCS線は、電気めっき法（鋼線を芯とし、その表面に均一に銅層を析出させる方法）とクラッド法（鋼芯の外表面に平滑銅ストライプを同心円状に被覆する方法）により形成されており、お客様のご要望に応じて様々な導電率や引張強さの製品を供給可能です。
3.標準
30%の導電率
導電率40%
裸導体の種類
| タイプ | 説明 |
| AAC | オールアルミニウム導体 |
| AAAC | オールアルミニウム合金導体 |
| ACSR | アルミニウム導体鋼強化 |
| TACSR | 耐熱アルミニウム導体 亜鉛メッキ鋼鉄強化 |
| ACSR/AW | アルミニウム導体 アルミニウムクラッド鋼強化 |
| ACAR | アルミニウム導体 アルミニウムクラッド鋼強化 |
| AACSR | アルミニウム合金導体鋼強化 |
| ACSS | アルミニウム導体鋼サポート |
| ACS | アルミクラッド鋼線 |
| GSW | 亜鉛メッキ鋼線 |
ストランドの数/サイズ |
構造 号/mm |
断面積 mm2 |
kN |
直流抵抗、 Ω/km |
約体重kg/km |
||||
| グレード40 HS | グレード 30 HS | グレード 30 EHS | グレード40 | グレード30 | グレード30 | グレード40 | |||
| 3 No.5 | 3/4.62 | 50.32 | 37.30 | 41.20 | 52.80 | 0.881 | 1.174 | 413.41 | 417.73 |
| 3 No.6 | 3/4.11 | 39.80 | 30.90 | 34.00 | 43.40 | 1.111 | 1.481 | 327.84 | 331.26 |
| 3 No.7 | 3/3.67 | 31.65 | 25.50 | 28.00 | 35.30 | 1.401 | 1.867 | 259.39 | 262.66 |
| 3 No.8 | 3/3.26 | 10月25日 | 10月21日 | 23.00 | 27.95 | 1.766 | 2.354 | 206.11 | 208.34 |
| 3 No.9 | 3/2.91 | 19.90 | 17.13 | 18.90 | 22.80 | 2.227 | 2.969 | 163.55 | 165.19 |
| 3 No.10 | 3/2.59 | 15.78 | 14.35 | 15.60 | 18.50 | 2.808 | 3.744 | 129.62 | 130.99 |
| 3 No.12 | 2005/3/2 | 9.90 | 7.65 | 4.465 | 81.551 | 82.414 | |||
| 7 No.4 | 7/5.19 | 148.10 | 99.30 | 110.30 | 130.90 | 0.300 | 0.400 | 1218.7 | 1231.5 |
| 7 No.5 | 7/4.62 | 117.40 | 82.40 | 91.10 | 109.70 | 0.378 | 0.504 | 966.41 | 976.53 |
| 7 No.6 | 7/4.11 | 93.10 | 68.20 | 75.20 | 91.00 | 0.477 | 0.636 | 766.25 | 774.29 |
| 7 7番 | 7/3.67 | 73.87 | 56.40 | 61.90 | 75.20 | 0.601 | 0.802 | 608.06 | 614.46 |
| 7 No.8 | 7/3.26 | 58.56 | 46.60 | 50.90 | 61.80 | 0.759 | 1.011 | 482.02 | 487.07 |
| 7 No.9 | 7/2.91 | 46.44 | 38.40 | 41.20 | 50.20 | 0.956 | 1.275 | 382.16 | 386.18 |
| 7 No.10 | 7/2.59 | 36.83 | 30.90 | 34.00 | 40.90 | 1.206 | 1.60 | 303.14 | 306.26 |
| 19 No.5 | 19/4.62 | 318.70 | 223.50 | 247.20 | 297.60 | 0.140 | 0.187 | 2634 | 2660.8 |
| 19 No.6 | 19/4.11 | 252.70 | 185.10 | 203.90 | 247.00 | 0.176 | 0.176 | 2087.9 | 2110.2 |
| 19 No.7 | 19/3.67 | 200.40 | 153.00 | 167.90 | 204.00 | 0.222 | 0.297 | 1656.3 | 1674.2 |
| 19 No.8 | 19/3.26 | 158.90 | 126.30 | 138.10 | 167.70 | 0.281 | 0.374 | 1313.6 | 1327.2 |
| 19 No.9 | 19/2.91 | 12610 | 104.10 | 113.50 | 136.20 | 0.354 | 0.471 | 1041.7 | 1052.6 |
30%の導電率
| 導体 | 導体サイズ AWG |
全体の直径 | 分。破壊荷重 | 重さ | 断面積 | I2t | 約短時間 30サイクル時の溶断電流 (kA) |
公称DC 68°Fでの抵抗 (Ω/KFT) |
|||||
| ワイヤーNo. | AWG | インチ | mm | ポンド | kN | ポンド/キロフィート | kg/km | cmil | mm2 | kA2s | |||
| 1 | 2 | No.2 | 0.258 | 6.54 | 2276 | 10.10 | 184.1 | 274.04 | 66368 | 33.63 | 30.26 | 7.78 | 0.5209 |
| 1 | 4 | No.4 | 0.204 | 5.19 | 1431 | 6.40 | 115.8 | 172.34 | 41738 | 21.15 | 11.97 | 4.89 | 0.8283 |
| 1 | 6 | No.6 | 0.162 | 4.12 | 900 | 4.00 | 72.8 | 108.39 | 26250 | 13.30 | 4.73 | 3.08 | 1.3169 |
| 3 | 4 | 3 4番 | 0.440 | 11.18 | 4079 | 18.10 | 350.2 | 521.17 | 125215 | 63.45 | 107.73 | 14.68 | 0.2761 |
| 3 | 5 | 3 No.5 | 0.392 | 9.96 | 3234 | 14.40 | 277.6 | 413.15 | 99263 | 50.30 | 67.70 | 11.64 | 0.3483 |
| 3 | 6 | 3 6番 | 0.349 | 8.87 | 2565 | 11.40 | 220.2 | 327.70 | 78732 | 39.89 | 42.59 | 9.23 | 0.4391 |
| 3 | 7 | 3 No.7 | 0.311 | 7.90 | 2035年 | 9.10 | 174.7 | 260.00 | 62467 | 31.65 | 26.81 | 7.32 | 0.5534 |
| 3 | 8 | 3 No.8 | 0.277 | 7.03 | 1614 | 7.20 | 138.5 | 206.18 | 49537 | 10月25日 | 16.86 | 5.81 | 0.6979 |
| 3 | 9 | 3 No.9 | 0.247 | 6.26 | 1279 | 5.70 | 109.8 | 163.42 | 39262 | 19.89 | 10.59 | 4.60 | 0.8805 |
| 3 | 10 | 3 No.10 | 0.220 | 5.58 | 1015 | 4.50 | 87.1 | 129.66 | 31151 | 15.78 | 6.67 | 3.65 | 1.1098 |
| 3 | 12 | 3 No.12 | 0.174 | 4.42 | 638 | 2.80 | 54.8 | 81.52 | 19586 | 9.92 | 2.64 | 2.30 | 1.7650 |
| 7 | 4 | 7 No.4 | 0.613 | 15.57 | 9017 | 40.10 | 818.8 | 1218.48 | 292169 | 148.04 | 586.53 | 34.25 | 0.1183 |
| 7 | 5 | 7 No.5 | 0.546 | 13.86 | 7148 | 31.80 | 649.1 | 965.93 | 231613 | 117.36 | 368.59 | 27.15 | 0.1493 |
| 7 | 6 | 7 No.6 | 0.486 | 12.34 | 5670 | 25.20 | 514.8 | 766.15 | 183708 | 93.09 | 231.89 | 21.54 | 0.1882 |
| 7 | 7 | 7 7番 | 0.433 | 11.00 | 4498 | 20.00 | 408.5 | 607.87 | 145757 | 73.86 | 145.98 | 9月17日 | 0.2372 |
| 7 | 8 | 7 No.8 | 0.386 | 9.79 | 3567 | 15.90 | 323.9 | 482.04 | 115586 | 58.57 | 91.80 | 13.55 | 0.2991 |
| 7 | 9 | 7 No.9 | 0.343 | 8.72 | 2827 | 12.60 | 256.7 | 382.06 | 91612 | 46.42 | 57.67 | 10.74 | 0.3774 |
| 7 | 10 | 7 No.10 | 0.306 | 7.76 | 2243 | 10.00 | 203.7 | 303.13 | 72685 | 36.83 | 36.30 | 8.52 | 0.4756 |
| 19 | 5 | 19 No.5 | 0.910 | 10月23日 | 19402 | 86.30 | 1768.7 | 2632.20 | 628665 | 318.55 | 2715.55 | 73.70 | 0.0550 |
| 19 | 6 | 19 No.6 | 0.810 | 20.57 | 15389 | 68.50 | 1402.9 | 2087.77 | 498636 | 252.66 | 1708.39 | 58.45 | 0.0693 |
| 19 | 7 | 19 No.7 | 0.722 | 18.33 | 12210 | 54.30 | 1113.1 | 1656.48 | 395627 | 200.47 | 1075.46 | 46.38 | 0.0874 |
| 19 | 8 | 19 No.8 | 0.643 | 16.32 | 9682 | 43.10 | 882.7 | 1313.59 | 313733 | 158.97 | 676.30 | 36.78 | 0.1102 |
| 19 | 9 | 19 No.9 | 0.572 | 14.53 | 7674 | 34.10 | 699.6 | 1041.13 | 248660 | 126.00 | 424.85 | 29.15 | 0.1390 |
導電率40%
| 導体 | 導体サイズ AWG |
全体の直径 | 分。破壊荷重 | 重さ | 断面積 | I2t | 約短時間溶断電流 30サイクル(kA) |
公称DC 68°Fでの抵抗 (Ω/KFT) |
|||||
| ワイヤーNo. | AWG | インチ | mm | ポンド | kN | ポンド/キロフィート | kg/km | cmil | mm2 | kA2s | |||
| 1 | 2 | No.2 | 0.258 | 6.54 | 2023年 | 9.0 | 186.1 | 276.94 | 66368 | 33.63 | 40.29 | 8.98 | 0.3907 |
| 1 | 4 | No.4 | 0.204 | 5.19 | 1272 | 5.7 | 117.0 | 174.16 | 41738 | 21.15 | 15.94 | 5.65 | 0.6212 |
| 1 | 6 | No.6 | 0.162 | 4.12 | 800 | 3.6 | 73.6 | 109.54 | 26250 | 13.3 | 6.30 | 3.55 | 0.9877 |
| 3 | 4 | 3 4番 | 0.44 | 11.18 | 3626 | 16.1 | 353.9 | 526.67 | 125215 | 63.45 | 143.43 | 16.94 | 0.2087 |
| 3 | 5 | 3 No.5 | 0.392 | 9.96 | 2874 | 12.8 | 280.5 | 417.51 | 99263 | 50.3 | 90.13 | 13.43 | 0.2633 |
| 3 | 6 | 3 6番 | 0.349 | 8.87 | 2280 | 10.1 | 222.5 | 331.16 | 78732 | 39.89 | 56.70 | 10.65 | 0.3319 |
| 3 | 7 | 3 No.7 | 0.311 | 7.90 | 1809年 | 8.0 | 176.6 | 262.75 | 62467 | 31.65 | 35.70 | 8.45 | 0.4184 |
| 3 | 8 | 3 No.8 | 0.277 | 7.03 | 1434 | 6.4 | 140.0 | 208.36 | 49537 | 25.1 | 22.45 | 6.70 | 0.5276 |
| 3 | 9 | 3 No.9 | 0.247 | 6.26 | 1137 | 5.1 | 111.0 | 165.14 | 39262 | 19.89 | 14.10 | 5.31 | 0.6657 |
| 3 | 10 | 3 No.10 | 0.22 | 5.58 | 902 | 4.0 | 88.0 | 131.02 | 31151 | 15.78 | 8.88 | 4.21 | 0.8390 |
| 3 | 12 | 3 No.12 | 0.174 | 4.42 | 567 | 2.5 | 55.4 | 82.38 | 19586 | 9.92 | 3.51 | 2.65 | 1.3344 |
| 7 | 4 | 7 No.4 | 0.613 | 15.57 | 8015 | 35.7 | 827.4 | 1231.34 | 292169 | 148.04 | 780.87 | 39.52 | 0.0896 |
| 7 | 5 | 7 No.5 | 0.546 | 13.86 | 6354 | 28.3 | 655.9 | 976.13 | 231613 | 117.36 | 490.72 | 31.33 | 0.1131 |
| 7 | 6 | 7 No.6 | 0.486 | 12.34 | 5040 | 22.4 | 520.2 | 774.23 | 183708 | 93.09 | 308.72 | 24.85 | 0.1425 |
| 7 | 7 | 7 7番 | 0.433 | 11.00 | 3998 | 17.8 | 412.8 | 614.29 | 145757 | 73.86 | 194.34 | 19.72 | 0.1797 |
| 7 | 8 | 7 No.8 | 0.386 | 9.79 | 3171 | 14.1 | 327.3 | 487.13 | 115586 | 58.57 | 122.21 | 15.63 | 0.2266 |
| 7 | 9 | 7 No.9 | 0.343 | 8.72 | 2513 | 11.2 | 259.4 | 386.09 | 91612 | 46.42 | 76.77 | 12.39 | 0.2858 |
| 7 | 10 | 7 No.10 | 0.306 | 7.76 | 1994年 | 8.9 | 205.8 | 306.33 | 72685 | 36.83 | 48.33 | 9.83 | 0.3603 |
| 19 | 5 | 19 No.5 | 0.91 | 10月23日 | 17246 | 76.7 | 1787.4 | 2659.98 | 628665 | 318.55 | 3615.33 | 85.03 | 0.0418 |
| 19 | 6 | 19 No.6 | 0.81 | 20.57 | 13679 | 60.8 | 1417.7 | 2109.81 | 498636 | 252.66 | 2274.45 | 67.45 | 0.0527 |
| 19 | 7 | 19 No.7 | 0.722 | 18.33 | 10853 | 48.3 | 1124.8 | 1673.96 | 395627 | 200.47 | 1431.80 | 53.51 | 0.0665 |
| 19 | 8 | 19 No.8 | 0.643 | 16.32 | 8606 | 38.3 | 892.0 | 1327.45 | 313733 | 158.97 | 900.39 | 42.44 | 0.0838 |
| 19 | 9 | 19 No.9 | 0.572 | 14.53 | 6821 | 30.3 | 707.0 | 1052.12 | 248660 | 126 | 565.62 | 33.63 | 0.1057 |
| 19 | - | 0.528 | 13.40 | 5801 | 25.8 | 601.2 | 894.78 | 211475 | 107.16 | 409.10 | 28.60 | 0.1243 | |
| 19 | 10 | 19 No.10 | 0.51 | 12.94 | 5412 | 24.1 | 560.9 | 834.76 | 197289 | 99.97 | 356.05 | 26.69 | 0.1333 |
| 7 | - | 2/0 | 0.414 | 10.51 | 3652 | 16.2 | 377.0 | 561.01 | 133115 | 67.45 | 162.09 | 18.01 | 0.1967 |
HENAN UME CABLE CO., LTD は、注文からアフターサービスまでのあらゆる段階において厳格な品質管理ポリシーを持っています。
生産：
Q1: メーカーですか?
はい、弊社はメーカーです。
Q2: 主な製品は何ですか?
当社の製品範囲は次のとおりです。
1. 電線/PVC 建築用ワイヤー。
2. 最大 110kv までの PVC/XLPE 絶縁電源ケーブル。
3. オーバーヘッド空中バンドル ケーブル/ABC ケーブル。
4. AAC、AAAC、ACSR、ACAR、ASCR/AW などの裸導体。
5. 鋼線/より線状 EHS、GSW、ACS(アルミクラッド鋼)、CCS(銅クラッド鋼)。
6. ゴムケーブル、鉱山ケーブル、溶接ケーブル、制御ケーブル。
7. 銅/アルミニウム/アルミニウム合金 8000 番台の導体を備えた同心ケーブル。
Q3：サンプルは提供してもらえますか？無料ですか、それとも追加料金ですか?
はい、サンプルを無料で提供できます
Q4: 製品の品質は保証されていますか?
ISO9001、ISO14001、ISO45001に合格しており、すべての製品はCE証明書を持っています。
Q5: 主にどの市場に関わっていますか?
当社の製品は主にアフリカ、中東、東南アジア、南米、中米、北米、ヨーロッパ、オーストラリアなどに輸出されています。
Q6: 支払い期限は何ですか?
T/TまたはL/C
Q7:納期はどうなりますか？
在庫がある場合は通常3～7日程度です。または、商品の在庫がない場合は、数量に応じて7〜30日かかります。
