製品詳細
証明: ISO9001, CE
支払いと送料の条件
モデルNO: |
中圧銅電源ケーブル |
材料の形状: |
丸いワイヤ |
応用範囲: |
間接費 |
ブランド: |
UME |
第三者による検査: |
受け入れました |
サンプル: |
無料 |
色: |
指定される顧客 |
OEM: |
受け入れました |
輸送パッケージ: |
ドラム |
仕様: |
中圧銅電源ケーブル |
商標: |
UME |
原産地: |
中国 |
Hsコード: |
8544601200 |
供給の能力: |
500月に000km |
タイプ: |
断熱 |
導体型: |
座礁させる/固体 |
適用する: |
間接費 |
導体材料: |
銅/アルミ |
蓋材: |
PVC |
断熱材料: |
xlpe |
サンプル: |
US$ 1/ピース 1ピース ((ミンス)オーダー) サンプをリクエスト |
モデルNO: |
中圧銅電源ケーブル |
材料の形状: |
丸いワイヤ |
応用範囲: |
間接費 |
ブランド: |
UME |
第三者による検査: |
受け入れました |
サンプル: |
無料 |
色: |
指定される顧客 |
OEM: |
受け入れました |
輸送パッケージ: |
ドラム |
仕様: |
中圧銅電源ケーブル |
商標: |
UME |
原産地: |
中国 |
Hsコード: |
8544601200 |
供給の能力: |
500月に000km |
タイプ: |
断熱 |
導体型: |
座礁させる/固体 |
適用する: |
間接費 |
導体材料: |
銅/アルミ |
蓋材: |
PVC |
断熱材料: |
xlpe |
サンプル: |
US$ 1/ピース 1ピース ((ミンス)オーダー) サンプをリクエスト |
ワイヤー&ケーブルのためのワンストップソリューション - HENAN UME CABLE CO., LTD
30年以上のワイヤーとケーブル製造経験と 50カ国以上への輸出.
1適用する
地面,内外施設,屋外,ケーブル運河,水中における静的適用のための中電圧電源ケーブルケーブルがより重い機械的ストレスや拉伸ストレッチにさらされない条件で耐電性損失因子が非常に低く,使用寿命全体にわたって一定であり,XLPE材料の絶妙な保温特性により,半導体材料の導体スクリーンと隔離スクリーンで長さでしっかりとスプレーされた (単一のプロセスで挤出)電気発電所や工業施設で使用されます.

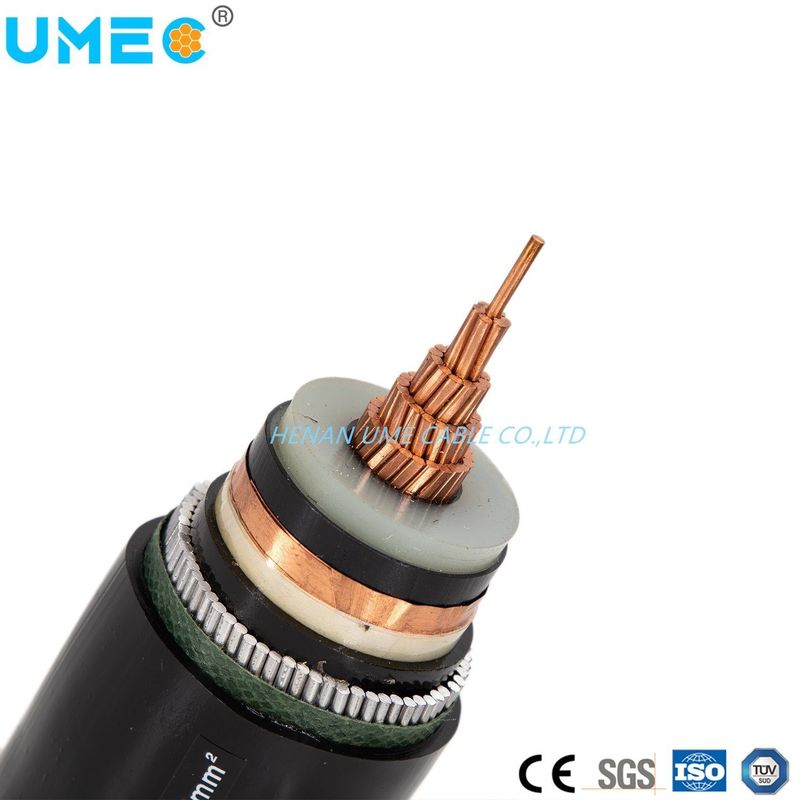

2建設
1) 導体:銅またはアルミ,クラス1またはクラス2,固体または鎖状の円形導体
2) 導体スクリーン:半導体化合物
3) 隔熱:クロスリンクされたポリエチレンXLPE
4) 隔熱スクリーン:半導体化合物
5) メタリックスクリーン:銅テープおよび/および銅線
6) 蓋上:ポリビニル塩化PVCまたはPE
3スタンダード
IEC 60228 断熱ケーブルの導体
IEC 60502-2 エクストルーデッド隔熱付き電源ケーブルとそのアクセサリーは,1kV (Um=1.2kV) から30kV (Um=36kV) までの名電圧に対応する - 第2部分:名電圧6kV (Um=7) のケーブル2kV) と30kV (Um=36kV)
| 第2条 | 隔熱厚さ | 蓋の厚さ | 総直径 | ケーブル重量 | DC 20°C の電気抵抗 | ||
| 番号 xmm2 | mm | mm | mm | クー | アール | クー | アール |
| kg/km | オム/km | ||||||
| 1x0で5 | 0.8 | 1.4 | 5.2 | 37 | - | 36 | - |
| 1x0で75 | 0.8 | 1.4 | 5.4 | 41 | - | 24.9 | - |
| 1x15 | 0.8 | 1.4 | 5.8 | 52 | 43 | 12.1 | 18.1 |
| 1x2 について5 | 0.8 | 1.4 | 6.2 | 65 | 50 | 7.41 | 12.1 |
| 1x4 | 1 | 1.4 | 7.1 | 90 | 66 | 4.61 | 7.41 |
| 1×6 | 1 | 1.4 | 7.6 | 114 | 77 | 3.08 | 4.61 |
| 1x10 | 1 | 1.4 | 8.9 | 166 | 103 | 1.83 | 3.08 |
| 1x16 | 1 | 1.4 | 9.9 | 230 | 131 | 1.15 | 1.91 |
| 1x25 | 1.2 | 1.4 | 11.6 | 338 | 182 | 0.727 | 1.2 |
| 1x35 | 1.2 | 1.4 | 12.2 | 428 | 214 | 0.524 | 0.868 |
| 1x50 | 1.4 | 1.4 | 13.9 | 565 | 276 | 0.387 | 0.641 |
| 1x70 | 1.4 | 1.5 | 15.6 | 778 | 360 | 0.268 | 0.443 |
| 1x95 | 1.6 | 1.5 | 17.7 | 1050 | 470 | 0.193 | 0.32 |
| 1x120 | 1.6 | 1.6 | 19.4 | 1299 | 567 | 0.153 | 0.253 |
| 1x150 | 1.8 | 1.6 | 21.3 | 1587 | 683 | 0.124 | 0.206 |
| 1x185 | 2 | 1.6 | 23.5 | 1970 | 839 | 0.0991 | 0.164 |
| 1x240 | 2.2 | 1.7 | 26.4 | 2555 | 1069 | 0.0754 | 0.125 |
| 1x300 | 2.4 | 1.8 | 29.2 | 3178 | 1313 | 0.0601 | 0.1 |
| 1x400 | 2.6 | 1.9 | 32.7 | 4025 | 1641 | 0.047 | 0.0778 |
| 1×500 | 2.8 | 2 | 36.3 | 5110 | 2048 | 0.0366 | 0.0605 |
| 1x630 | 2.8 | 2.1 | 40 | 6296 | 2537 | 0.0283 | 0.0469 |
| 1x800 | 2.8 | 2.2 | 44.2 | 8203 | 3133 | 0.0221 | 0.0367 |
| 導体の名目横断面積 mm2 | 隔熱厚さ mm | 蓋の厚さ mm | ケーブル全体の直径 mm | キャベルの重量 kg/km | 導体の最大DC抵抗 (オム/km) | 試験電圧 AC kV/min | ||
| クー | アール | クー | アール | |||||
| 1X25 | 0.7 | 1.4 | 6.1 | 57 | 41 | 7.41 | 12.1 | 3.5 |
| 1X4 | 0.7 | 1.4 | 6.6 | 74 | 50 | 4.61 | 7.41 | 3.5 |
| 1X6 | 0.7 | 1.4 | 7.1 | 96 | 59 | 3.08 | 4.61 | 3.5 |
| 1X10 | 0.7 | 1.4 | 8.2 | 138 | 79 | 1.83 | 3.08 | 3.5 |
| 1X16 | 0.7 | 1.4 | 9.2 | 198 | 103 | 1.15 | 1.91 | 3.5 |
| 1X25 | 0.9 | 1.4 | 10.7 | 294 | 144 | 0.727 | 1.2 | 3.5 |
| 1X35 | 0.9 | 1.4 | 11.7 | 387 | 178 | 0.524 | 0.868 | 3.5 |
| 1×50 | 1 | 1.4 | 13.2 | 510 | 226 | 0.387 | 0.641 | 3.5 |
| 1×70 | 1.1 | 1.4 | 15.1 | 712 | 302 | 0.268 | 0.443 | 3.5 |
| 1X95 | 1.1 | 1.5 | 16.9 | 963 | 395 | 0.193 | 0.32 | 3.5 |
| 1X120 | 1.2 | 1.5 | 18.5 | 1197 | 480 | 0.153 | 0.253 | 3.5 |
| 1×150 | 1.4 | 1.6 | 20.7 | 1476 | 591 | 0.124 | 0.206 | 3.5 |
| 1X185 | 1.6 | 1.6 | 22.8 | 1829 | 722 | 0.0991 | 0.164 | 3.5 |
| 1X240 | 1.7 | 1.7 | 25.4 | 2375 | 920 | 0.0754 | 0.125 | 3.5 |
| 1×300 | 1.8 | 1.8 | 28 | 2957 | 1131 | 0.0601 | 0.1 | 3.5 |
| 1×400 | 2 | 1.9 | 31.6 | 3762 | 1428 | 0.047 | 0.0778 | 3.5 |
| 1×500 | 2.2 | 2 | 35.1 | 4795 | 1798 | 0.0366 | 0.0605 | 3.5 |
| 1X630 | 2.4 | 2.2 | 39.3 | 6171 | 2295 | 0.0283 | 0.0469 | 3.5 |
| 導体の横断面 | 導演の糸番号/dia | 隔熱厚さ | 蓋の厚さ | オーダーダース | 体重 約 | 最大DC電導体の抵抗 (20 oC) | 試験電圧 AC | 現在の格付け | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 1 × 25 | 7/2. 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2. 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2. 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2 だった52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2 だった52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24時間 24時間52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 半分の30です52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2 だった52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2 だった52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2 だった52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2 だった97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3 だった23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3 だった50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3 だった20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3 だった75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2. 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2. 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2. 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2 だった52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2 だった52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24時間 24時間52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 半分の30です52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2 だった52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2 だった52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2 だった52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2 だった97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
HENAN UME CABLE CO., LTDは,注文から販売後のサービスまでのあらゆるステップで厳格な品質管理方針を持っています!
生産量:
Q1: 製造業者ですか?
そう,私たちは製造者です.
Q2: 主な製品は何ですか?
製品ラインナップは以下の通りです.
1電気ワイヤ/PVCビルディングワイヤ
2. PVC/XLPE 隔熱電源ケーブル 110kVまで
3オーバーヘッド エアリー バンドルケーブル/ABCケーブル
4AAC,AAAC,ACCSR,ACAR,ASCR/AWなど
5鋼鉄線/糸のようなEHS,GSWおよびACS (アルミ製鋼),CCS (銅製鋼)
6ゴムケーブル,鉱山ケーブル,溶接ケーブル,制御ケーブル
7銅/アルミ/アルミ合金8000sの電導体を持つ集結ケーブル.
Q3:サンプルは提供していますか?無料ですか?それとも追加ですか?
ええ,私たちは無料のサンプルを提供することができます
Q4:あなたの製品の品質は保証されていますか?
私たちはISO9001,ISO14001,ISO45001を通過し,すべての製品にはCE証明書があります.
Q5: 主にどの市場に関わっていますか?
当社の製品は主にアフリカ,中東,東南アジア,南米,中米,北米,ヨーロッパ,オーストラリアなどに輸出されています.
Q6:支払期間は何ですか?
T/T または L/C
Q7: 配達時間は?
一般的に,商品が在庫である場合は3~7日です.または商品が在庫でない場合は7~30日です.それは量に応じてあります.
