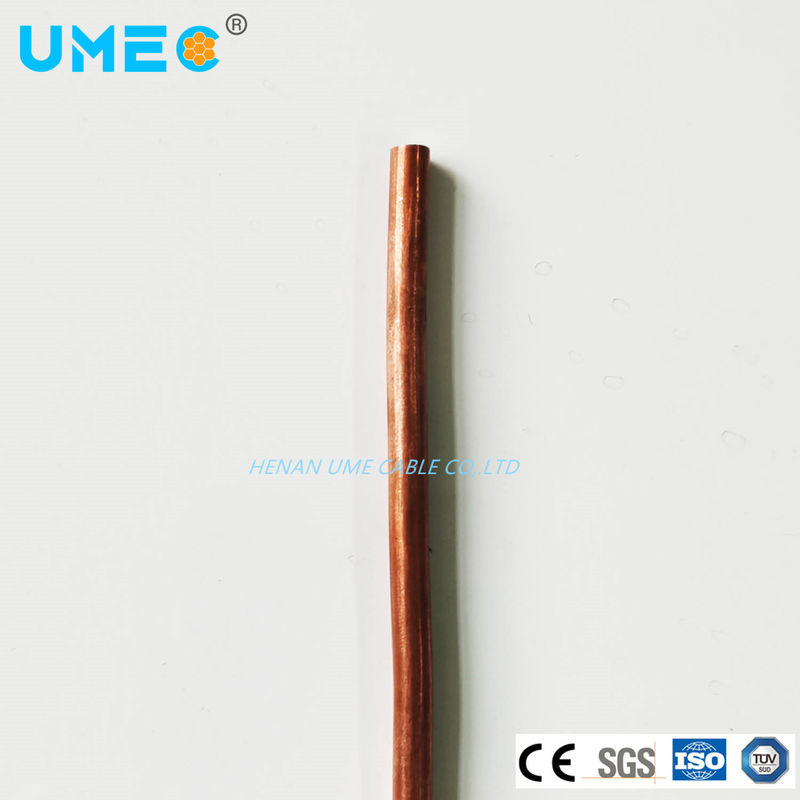

客様に指定された柔らかいアニール集中型レイ・ストランディング CCSワイヤ

製品詳細

証明: ISO9001, CE, SGS TUV

支払いと送料の条件

お問い合わせ

製品詳細

製品説明

製品詳細

ハイライト:

モデルNO:	CCSの銅の覆われた鋼線	材料の形状:	丸いワイヤ
応用範囲:	間接費	ブランド:	UME
第三者による検査:	受け入れました	サンプル:	無料
色:	指定される顧客	OEM:	受け入れました
輸送パッケージ:	ドラム	仕様:	CCSの銅の覆われた鋼線
商標:	UME	原産地:	中国
Hsコード:	7413000000	供給の能力:	500月に000km
タイプ:	裸で	導体型:	固い糸
適用する:	間接費	導体材料:	銅の覆われた鋼鉄
蓋材:	ない	断熱材料:	ない
サンプル:	US$ 1/ピース 1ピース ((ミンス)オーダー) サンプをリクエスト

モデルNO:	CCSの銅の覆われた鋼線
材料の形状:	丸いワイヤ
応用範囲:	間接費
ブランド:	UME
第三者による検査:	受け入れました
サンプル:	無料
色:	指定される顧客
OEM:	受け入れました
輸送パッケージ:	ドラム
仕様:	CCSの銅の覆われた鋼線
商標:	UME
原産地:	中国
Hsコード:	7413000000
供給の能力:	500月に000km
タイプ:	裸で
導体型:	固い糸
適用する:	間接費
導体材料:	銅の覆われた鋼鉄
蓋材:	ない
断熱材料:	ない
サンプル:	US$ 1/ピース 1ピース ((ミンス)オーダー) サンプをリクエスト

製品説明

ワイヤー&ケーブルのためのワンストップソリューション - HENAN UME CABLE CO., LTD
30年以上のワイヤーとケーブル製造経験と 50カ国以上への輸出.

1申請について
それは埋もれた地下電網システム,上空の地下電線,伝達電線に使用されることが多いので,設置中に機械的損傷や故障時の電気的損傷に耐える.銅製の鋼は,ほとんど廃棄物価値がありません.伝統的な線やケーブル切断ツールで切るのは非常に困難で,盗難の可能性が大幅に減少します.

2建設
デッド・ソフト・アニールド (DSA) コッパー・クラッド・スティール (CCS) の電導体は,同心型横線構造である.CCSスレッドは,低炭素鋼コアを使用して,安装中により簡単に操作できるように,より柔軟性を与える40%伝導性グレードの材料です.

3基準
ASTM B193,ASTM B277,ASTM B228,ASTM B258,ASTM B910
30%の伝導性
40%の伝導性

サイズ AWG	直径インチ	エリア CIR MILS	1 ポンドあたり足	1000FTあたりポンド	20 の 1 000 FT あたり OHMSoC	サイズ AWG	100フィートあたり OHMSoC		サイズ (AWG)
			10% CCA	15% CCA	10% CCA	15% CCA	10% CCA	15% CCA
14	0.0641	4109	215	197	4.64	5.06	3.91	3.79	14
15	0.0571	3260	270	247	3.69	4.03	4.93	4.78	15
16	0.0508	2581	342	314	2.92	3.19	6.23	6.05	16
17	0.0453	2052	430	394	2.32	2.53	7.83	7.6	17
18	0.0403	1624	542	497	1.84	2.01	9.9	9.61	18
19	0.0359	1289	684	627	1.46	1.59	12.5	12.1	19
20	0.032	1024	862	791	1.16	1.26	15.7	15.2	20
21	0.0285	812.3	1087	997	0.92	1	19.8	19.2	21
22	0.0253	640.1	1378	1264	0.726	0.792	25.1	24.4	22
23	0.0226	510.8	1728	1585	0.58	0.632	31.5	30.5	23
24	0.0201	404	2184	2004	0.456	0.498	39.8	38.6	24
25	0.0179	320.4	2750	2524	0.363	0.396	50.2	48.7	25
26	0.0159	252.8	3498	3210	0.286	0.312	63.6	61.7	26
27	0.0142	201.6	4378	4018	0.228	0.249	79.7	77.3	27
28	0.0126	158.8	5554	5096	0.18	0.196	101	98.2	28
29	0.0113	127.7	6915	6346	0.145	0.158	126	122	29
30	0.01	100	8811	8085	0.113	0.124	161	156	30
31	0.0089	79.21	11134	10216	0.0896	0.0979	203	197	31
32	0.008	64	13777	12642	0.0726	0.0792	251	244	32
33	0.0071	50.41	17488	0.16048	0.0572	0.0624	319	310	33
34	0.0063	39.69	22214	20384	0.0449	0.049	405	390	34
35	0.0056	31.36	28035	25725	0.0355	0.0387	513	498	35
36	0.005	25	35244	32340	0.0283	0.0309	643	624	36
37	0.0045	20.25	43521	39935	0.0229	0.025	794	770	37
38	0.004	16	55002	50470	0.0181	0.0196	1000	975	38
39	0.0035	12.25	72090	66150	0.0139	0.0151	1310	1280	39
40	0.0031	9.61	91848	84280	0.0109	0.0119	1670	1620	40

サイズ (AWG)	直径 (インチ)	面積 (約1m)	1 ポンドあたり足		1000FTあたりポンド		20°Cで1000FTあたりオーム		サイズ (AWG)
			10% CCA	15% CCA	10% CCA	15% CCA	10% CCA	15% CCA
14	0.0641	4109	215	197	4.64	5.06	3.91	3.79	14
15	0.0571	3260	270	247	3.69	4.03	4.93	4.78	15
16	0.0508	2581	342	314	2.92	3.19	6.23	6.05	16
17	0.0453	2052	430	394	2.32	2.53	7.83	7.6	17
18	0.0403	1624	542	497	1.84	2.01	9.9	9.61	18
19	0.0359	1289	684	627	1.46	1.59	12.5	12.1	19
20	0.032	1024	862	791	1.16	1.26	15.7	15.2	20
21	0.0285	812.3	1087	997	0.92	1	19.8	19.2	21
22	0.0253	640.1	1378	1264	0.726	0.792	25.1	24.4	22
23	0.0226	510.8	1728	1585	0.58	0.632	31.5	30.5	23
24	0.0201	404	2184	2004	0.456	0.498	39.8	38.6	24
25	0.0179	320.4	2750	2524	0.363	0.396	50.2	48.7	25
26	0.0159	252.8	3498	3210	0.286	0.312	63.6	61.7	26
27	0.0142	201.6	4378	4018	0.228	0.249	79.7	77.3	27
28	0.0126	158.8	5554	5096	0.18	0.196	101	98.2	28
29	0.0113	127.7	6915	6346	0.145	0.158	126	122	29
30	0.01	100	8811	8085	0.113	0.124	161	156	30
31	0.0089	79.21	11134	10216	0.0896	0.0979	203	197	31
32	0.008	64	13777	12642	0.0726	0.0792	251	244	32
33	0.0071	50.41	17488	0.16048	0.0572	0.0624	319	310	33
34	0.0063	39.69	22214	20384	0.0449	0.049	405	390	34
35	0.0056	31.36	28035	25725	0.0355	0.0387	513	498	35
36	0.005	25	35244	32340	0.0283	0.0309	643	624	36
37	0.0045	20.25	43521	39935	0.0229	0.025	794	770	37
38	0.004	16	55002	50470	0.0181	0.0196	1000	975	38
39	0.0035	12.25	72090	66150	0.0139	0.0151	1310	1280	39
40	0.0031	9.61	91848	84280	0.0109	0.0119	1670	1620	40

横切りの面積 (mm2)	単線直径 (mm)	ノー	外径 (mm)	基準重量 (kg/km)
16	1.7	7	5.1	130
25	2.12	7	6.36	200
35	2.52	7	7.5	280
50	3	7	9	410
70	3.5	7	10.6	590
95	2.52	19	12.6	780
120	2.8	19	14	980
150	3.15	19	15.8	1230
185	3.5	19	17.5	1520
240	4	19	20	1970
300	3.15	37	23.5	2460
400	3.7	37		3280

30% 伝導力

指揮者		導体サイズ AWG	総括ディア		ミニ. 壊れ荷重		体重		横断面		1 2t	概算短時間 30 サイクルで融合電流 (kA)	定数 DC 抵抗力 68°F (オー/KFT)
指揮者			総括ディア		ミニ. 壊れ荷重		体重		横断面		1 2t
ワイヤ番号	AWG		インチ	mm	Ibf について	kN	体重/kft	kg/km	cmil	mm2	kA2s
1	2	2 号	0.258	6.54	2276	10.10	184.1	274.04	66368	33.63	30.26	7.78	0.5209
1	4	第4号	0.204	5.19	1431	6.40	115.8	172.34	41738	21.15	11.97	4.89	0.8283
1	6	6 号	0.162	4.12	900	4.00	72.8	108.39	26250	13.30	4.73	3.08	1.3169
3	4	3 第4号	0.440	11.18	4079	18.10	350.2	521.17	125215	63.45	107.73	14.68	0.2761
3	5	3 号 5	0.392	9.96	3234	14.40	277.6	413.15	99263	50.30	67.70	11.64	0.3483
3	6	3 第6号	0.349	8.87	2565	11.40	220.2	327.70	78732	39.89	42.59	9.23	0.4391
3	7	3 第7号	0.311	7.90	2035	9.10	174.7	260.00	62467	31.65	26.81	7.32	0.5534
3	8	3 第8号	0.277	7.03	1614	7.20	138.5	206.18	49537	25.10	16.86	5.81	0.6979
3	9	3 9号	0.247	6.26	1279	5.70	109.8	163.42	39262	19.89	10.59	4.60	0.8805
3	10	3 第 10 号	0.220	5.58	1015	4.50	87.1	129.66	31151	15.78	6.67	3.65	1.1098
3	12	3 12号	0.174	4.42	638	2.80	54.8	81.52	19586	9.92	2.64	2.30	1.7650
7	4	7 第4号	0.613	15.57	9017	40.10	818.8	1218.48	292169	148.04	586.53	34.25	0.1183
7	5	7 号 5	0.546	13.86	7148	31.80	649.1	965.93	231613	117.36	368.59	27.15	0.1493
7	6	7 号 6	0.486	12.34	5670	25.20	514.8	766.15	183708	93.09	231.89	21.54	0.1882
7	7	7号 7号	0.433	11.00	4498	20.00	408.5	607.87	145757	73.86	145.98	17.09	0.2372
7	8	7 第8号	0.386	9.79	3567	15.90	323.9	482.04	115586	58.57	91.80	13.55	0.2991
7	9	7 9号	0.343	8.72	2827	12.60	256.7	382.06	91612	46.42	57.67	10.74	0.3774
7	10	7 10号	0.306	7.76	2243	10.00	203.7	303.13	72685	36.83	36.30	8.52	0.4756
19	5	19 5号	0.910	23.10	19402	86.30	1768.7	2632.20	628665	318.55	2715.55	73.70	0.0550
19	6	19 6号	0.810	20.57	15389	68.50	1402.9	2087.77	498636	252.66	1708.39	58.45	0.0693
19	7	19 第7号	0.722	18.33	12210	54.30	1113.1	1656.48	395627	200.47	1075.46	46.38	0.0874
19	8	19 第8号	0.643	16.32	9682	43.10	882.7	1313.59	313733	158.97	676.30	36.78	0.1102
19	9	19 9号	0.572	14.53	7674	34.10	699.6	1041.13	248660	126.00	424.85	29.15	0.1390

40% 伝導力

指揮者		導体サイズ AWG	総括ディア		ミニ. 壊れ荷重		体重		横断面		1 2t	短時間融合電流 30サイクル (kA)	定数 DC 抵抗力 68°F (オー/KFT)
ワイヤ番号	AWG	導体サイズ AWG	インチ	mm	Ibf について	kN	体重/kft	kg/km	cmil	mm2	kA2s	短時間融合電流 30サイクル (kA)	定数 DC 抵抗力 68°F (オー/KFT)
1	2	2 号	0.258	6.54	2023	9.0	186.1	276.94	66368	33.63	40.29	8.98	0.3907
1	4	第4号	0.204	5.19	1272	5.7	117.0	174.16	41738	21.15	15.94	5.65	0.6212
1	6	6 号	0.162	4.12	800	3.6	73.6	109.54	26250	13.3	6.30	3.55	0.9877
3	4	3 第4号	0.44	11.18	3626	16.1	353.9	526.67	125215	63.45	143.43	16.94	0.2087
3	5	3 号 5	0.392	9.96	2874	12.8	280.5	417.51	99263	50.3	90.13	13.43	0.2633
3	6	3 第6号	0.349	8.87	2280	10.1	222.5	331.16	78732	39.89	56.70	10.65	0.3319
3	7	3 第7号	0.311	7.90	1809	8.0	176.6	262.75	62467	31.65	35.70	8.45	0.4184
3	8	3 第8号	0.277	7.03	1434	6.4	140.0	208.36	49537	25.1	22.45	6.70	0.5276
3	9	3 9号	0.247	6.26	1137	5.1	111.0	165.14	39262	19.89	14.10	5.31	0.6657
3	10	3 第 10 号	0.22	5.58	902	4.0	88.0	131.02	31151	15.78	8.88	4.21	0.8390
3	12	3 12号	0.174	4.42	567	2.5	55.4	82.38	19586	9.92	3.51	2.65	1.3344
7	4	7 第4号	0.613	15.57	8015	35.7	827.4	1231.34	292169	148.04	780.87	39.52	0.0896
7	5	7 号 5	0.546	13.86	6354	28.3	655.9	976.13	231613	117.36	490.72	31.33	0.1131
7	6	7 号 6	0.486	12.34	5040	22.4	520.2	774.23	183708	93.09	308.72	24.85	0.1425
7	7	7号 7号	0.433	11.00	3998	17.8	412.8	614.29	145757	73.86	194.34	19.72	0.1797
7	8	7 第8号	0.386	9.79	3171	14.1	327.3	487.13	115586	58.57	122.21	15.63	0.2266
7	9	7 9号	0.343	8.72	2513	11.2	259.4	386.09	91612	46.42	76.77	12.39	0.2858
7	10	7 10号	0.306	7.76	1994	8.9	205.8	306.33	72685	36.83	48.33	9.83	0.3603
19	5	19 5号	0.91	23.10	17246	76.7	1787.4	2659.98	628665	318.55	3615.33	85.03	0.0418
19	6	19 6号	0.81	20.57	13679	60.8	1417.7	2109.81	498636	252.66	2274.45	67.45	0.0527
19	7	19 第7号	0.722	18.33	10853	48.3	1124.8	1673.96	395627	200.47	1431.80	53.51	0.0665
19	8	19 第8号	0.643	16.32	8606	38.3	892.0	1327.45	313733	158.97	900.39	42.44	0.0838
19	9	19 9号	0.572	14.53	6821	30.3	707.0	1052.12	248660	126	565.62	33.63	0.1057
19	-		0.528	13.40	5801	25.8	601.2	894.78	211475	107.16	409.10	28.60	0.1243
19	10	19 10号	0.51	12.94	5412	24.1	560.9	834.76	197289	99.97	356.05	26.69	0.1333
7	-	2/0 年齢	0.414	10.51	3652	16.2	377.0	561.01	133115	67.45	162.09	18.01	0.1967

定数横切面面積 in2	定数横断面 mm2	ワイヤの数	ワイヤの直径中	総直径	体重1ポンド/1000フィート	最低断裂強度	最大抵抗 DC 20oCオーム/1000フィート
0.07195	46.42	7	0.1144	0.343	0.259	2650	0.2916
0.09078	58.57	7	0.1285	0.385	0.327	3350	0.2311
0.1145	73.86	7	0.1443	0.433	0.413	4220	0.1833
0.1443	93.09	7	0.162	0.486	0.52	5320	0.1454
0.1819	117.4	7	0.1819	0.546	0.656	6710	0.1153
0.1953	126	19	0.1144	0.572	0.707	6820	0.1079
0.2464	159	19	0.1285	0.642	0.892	8610	0.0855
0.3107	200.5	19	0.1443	0.721	1.125	10850	0.0678
0.3916	252.7	19	0.162	0.81	1.418	13680	0.0527
0.4938	318.5	19	0.1819	0.91	1.787	17250	0.0418

HENAN UME CABLE CO., LTDは,注文から販売後のサービスまでのあらゆるステップで厳格な品質管理方針を持っています!

生産量:

原材料の検査と試験
生産プロセス試験
資格のない製品検査
定期的な試験と検査
完成品の検査

UME CABLEは,多くの第三者の製品認証を完了しました私たちの顧客に保証するためにすべてのワイヤーとケーブルを購入し,あなたのプロジェクトに設置要求される生産基準と性能基準のすべての基準を完全に一貫して満たす,また,あなたは,私たち (製造者として) と供給された製品の両方が有効であり,以下のようにリストされている世界的に認められた品質検証システムによって継続的に監視されていることを保証されています:ISO9001ISO14001,ISO45001,CE,SGS,TUVなど

Soft Annealed Concentric Lay-Stranded Copper Clad Steel Wire CCS

UME CABLEは,中国におけるケーブルとワイヤルの生産と流通をリードする企業の一つである.製造者として,我々は50カ国以上に高品質の製品を供給している.私たちの使命は,最も競争力のある価格で最高の品質のケーブルとワイヤー製品を顧客に提供することですパートナーのビジネス成功を拡大し電力が必要とする場所に届けるようにし電力網を最適化し最終的には世界に電力を供給します私たちのバージョンは,最も顧客中心のケーブルとワイヤ企業である私たちの堅牢な技術熱心なサービスと堅牢な製品

UMEケーブルは,1994年に設立され,?? 州ゴンギ・フイグオ・タウンに位置し,総面積20万平方メートル以上,建築面積20,000平方メートルを占めています.資本資産は600万米ドル以上工場の土地と従業員数は,産業のトップスケールではないかもしれないしかし,我々の高度に自動化された設備とエリート従業員は,業界で最も良いです厳格なコストと品質管理によって達成された高い生産率を保証します市場の中で最も競争力のある価格でより良い品質を提示することができます.

Q1: 製造業者ですか?
そう,私たちは製造者です.

Q2: 主な製品は何ですか?
製品ラインナップは以下の通りです.
1電気ワイヤ/PVCビルディングワイヤ
2. PVC/XLPE 隔熱電源ケーブル 110kVまで
3オーバーヘッドエアリーバンドルケーブル/ABCケーブル
4AAC,AAAC,ACCSR,ACAR,ASCR/AWなど
5鋼鉄線/糸のようなEHS,GSWおよびACS (アルミ製鋼),CCS (銅製鋼)
6ゴムケーブル,鉱山ケーブル,溶接ケーブル,制御ケーブル
7銅/アルミ/アルミ合金8000sの電導体を持つ集結ケーブル.

Q3:サンプルは提供していますか?無料ですか?それとも追加ですか?
ええ,私たちは無料のサンプルを提供することができます

Q4:あなたの製品の品質は保証されていますか?
私たちはISO9001,ISO14001,ISO45001を通過し,すべての製品にはCE証明書があります.

Q5: 主にどの市場に関わっていますか?
当社の製品は主にアフリカ,中東,東南アジア,南米,中米,北米,ヨーロッパ,オーストラリアなどに輸出されています.

Q6:支払期間は何ですか?
T/T または L/C

Q7: 配達時間は?
一般的に,商品が在庫である場合は3~7日です.または商品が在庫でない場合は7~30日です.それは量に応じてあります.
